Hornos giratorios
Hornos giratorios

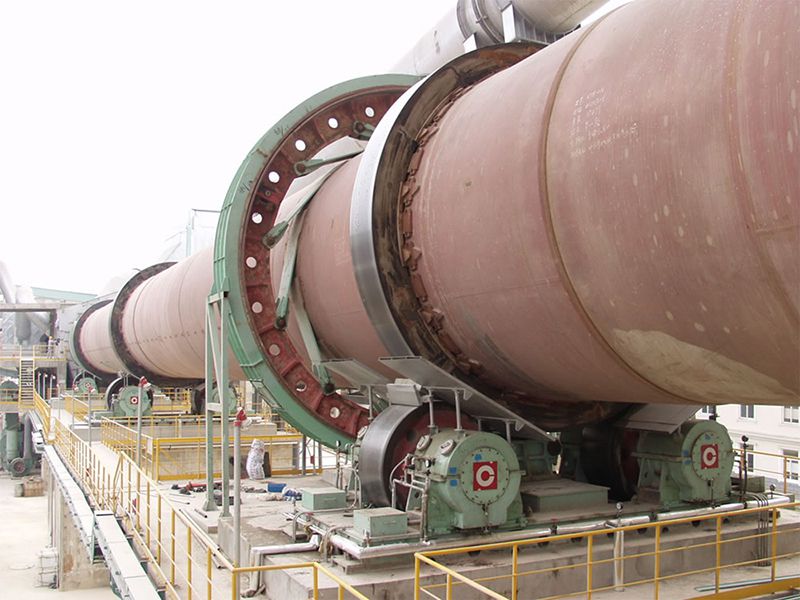

El horno giratorio es un elemento con innovadoras técnicas de combustión que se utiliza para calcinar y sinterizar materiales como, cemento Clinker, polvo seco y ferrita. Nuestros hornos giratorios se utilizan en una serie de industrias, como la de cemento, la metalúrgica y la química, y su capacidad varía desde 300 t/d a 10000 t/d. Proveemos con nuestros hornos a más de 500 líneas de producción de cemento, en diferentes proyectos, como alguno en Pakistán, Vietnam, Medio Oriente, África y proyectos SPCC, CCC, RCC, SCC, YCC en Arabia Saudita.
Parámetros técnicos
| Tamaño (m) | Capacidad (t/d) | Inclin. horno (%) | Soportes (pc) | Propulsión | Velocidad giratoria | Conduc. ppal | Conduc. Aux. | |||
| Cond. ppal(r/m) | Cond. Aux (r/m) | Potencia Motor (KW) | Reductor | Potencia motor(KW) | Reductor | |||||
| Φ4x60 | 2500 | 4 | 3 | Hidráulica | 0.41-4.07 | 8.2 | 315 | 22.4 | 22 | 45 |
| Φ4.3x64 | 3500 | 4 | 3 | Hidráulica | 0.4-4.0 | 7.93 | 400 | 31.5 | 30 | 45 |
| Φ4.8x74 | 5000 | 4 | 3 | Hidráulica | 0.35-4 | 8.52 | 630 | 42.226 | 55 | 28 |
| Φ5.0x74 | 6000 | 4 | 3 | Hidráulica | 0.35-4 | 7.58 | 710 | 28 | 55 | 45 |
| Φ5.6x87 | 8000 | 4 | 3 | Hidráulica | Max4.23 | 8.7 | 800 | 23.901 | 90 | 35.795 |
| Φ6.0x95 | 10000 | 4 | 3 | Hidráulica | Max5 | 9.2 | 950X2 | 26.646 | 132 | 35.795 |

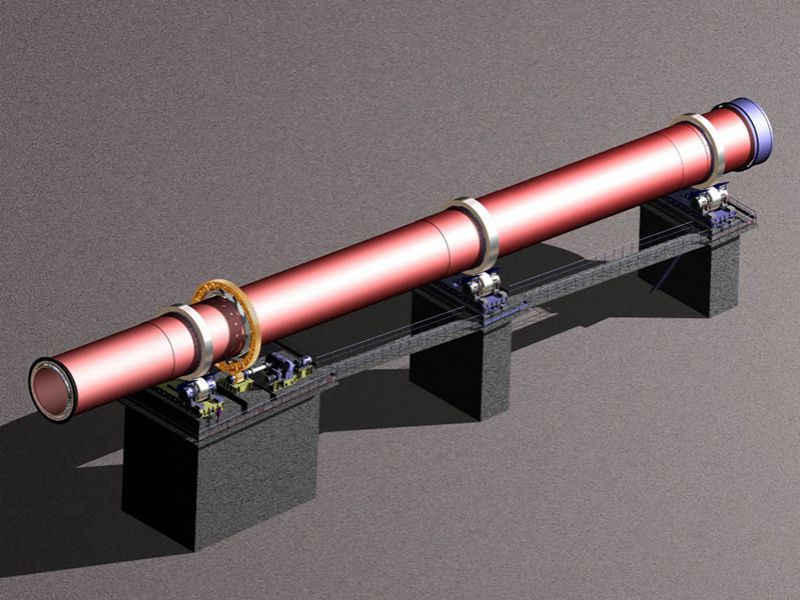

Partes del horno giratorio
Tiene una carcasa, motor principal, cubre motor, rodillo de soporte, propulsión hidráulica, sello de la cabeza del horno y sello de la cola del horno.

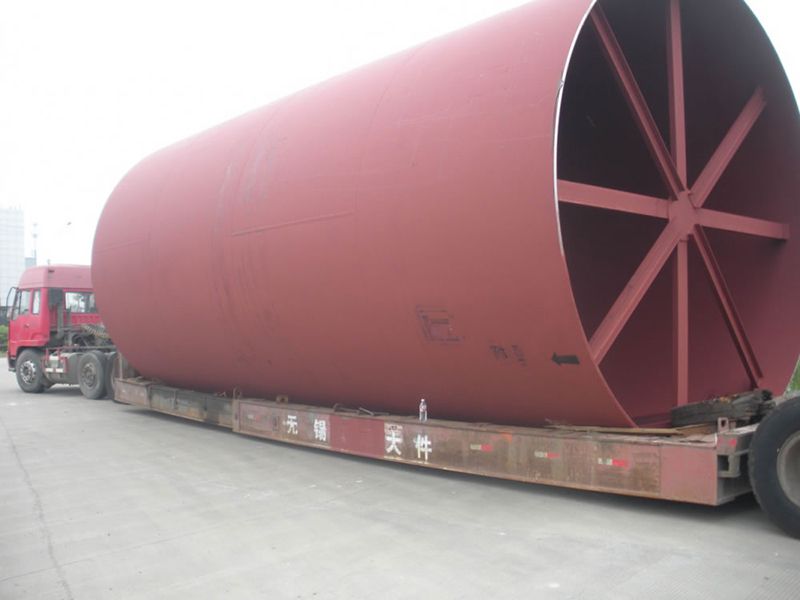

Carcasa
La parte inferior del horno giratorio tiene placas distribuidas uniformemente, con placas flotantes, que ayudan a su instalación y se reemplazan.

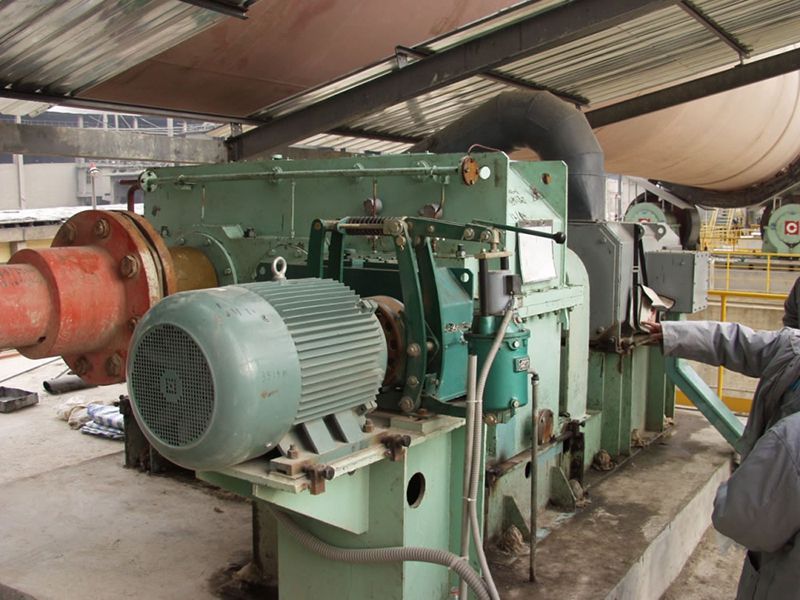

Motor principal
Motor
Cuando el motor principal se corta, el motor auxiliar sigue funcionando para evitar que la carcasa del horno giratorio de doble.

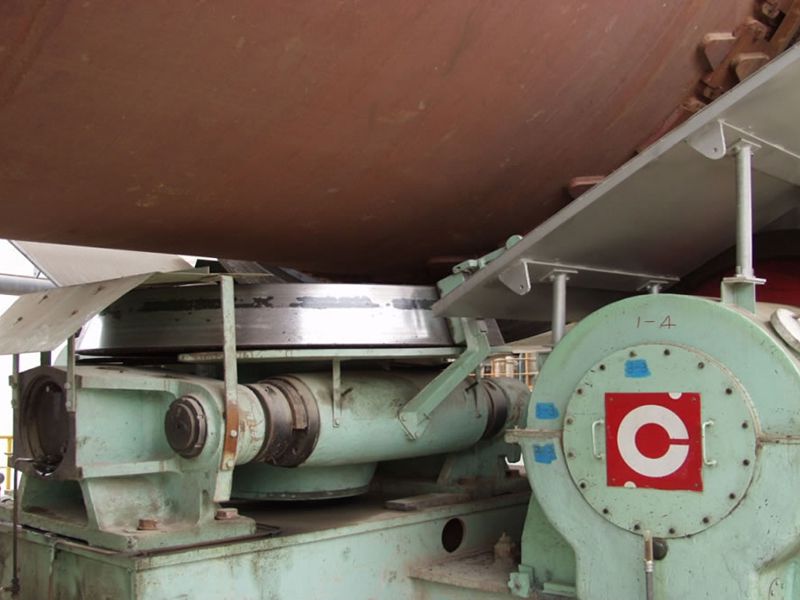

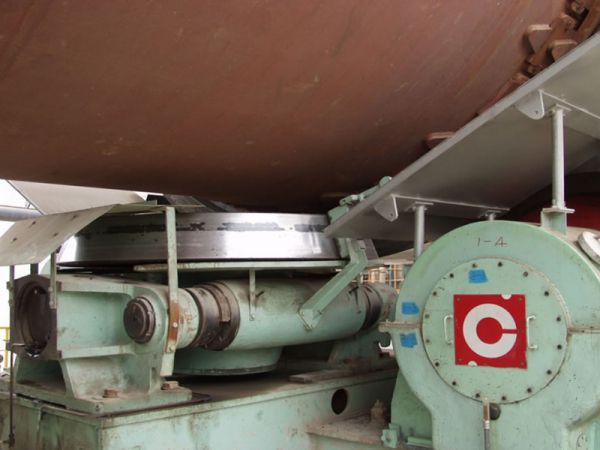

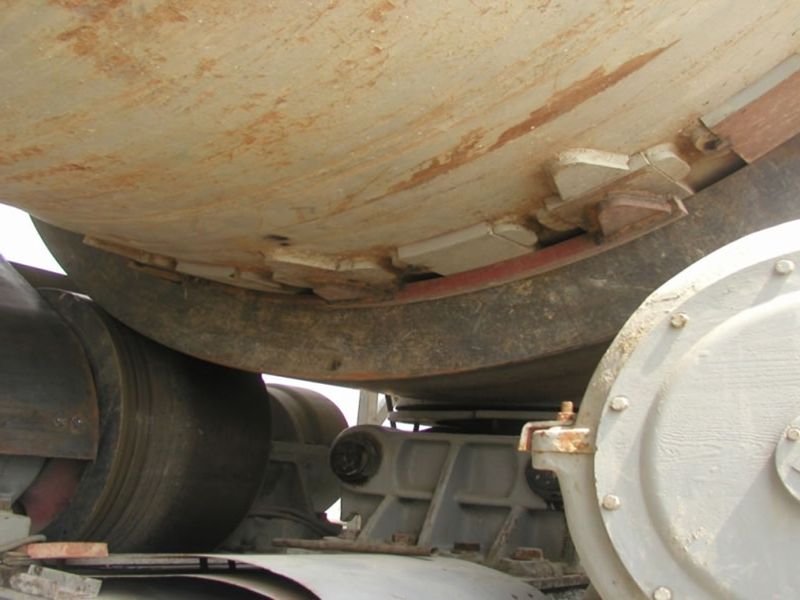

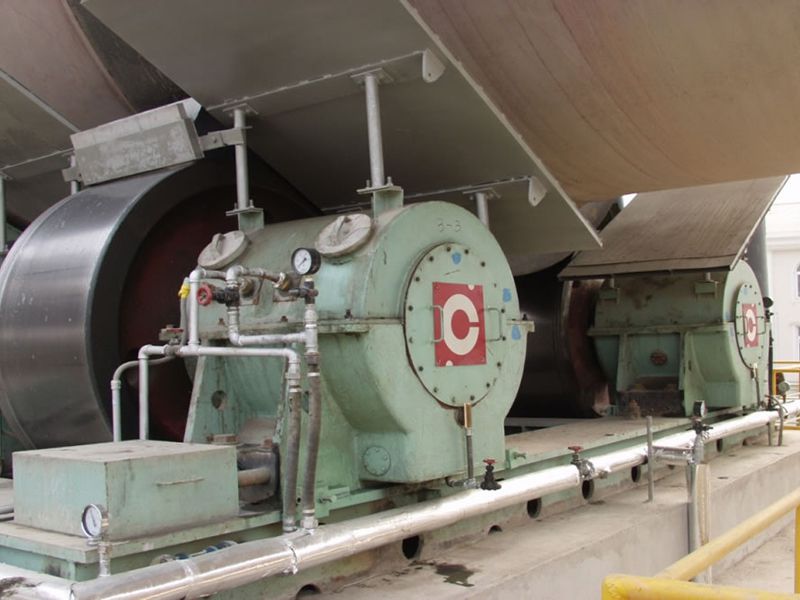

Rodillo de soporte
El rodillo de soporte recibe la totalidad del peso del horno giratorio y lo fija para asegurar su correcto funcionamiento.
Propulsión hidráulica
La función principal del propulsor hidráulico es la asegurar que el movimiento axial de del anillo de montaje y del horno a una determinada velocidad, y de hacer que el rodillo de soporte y el anillo de montaje trabajen uniformemente, asegurando una larga vida útil del equipo.

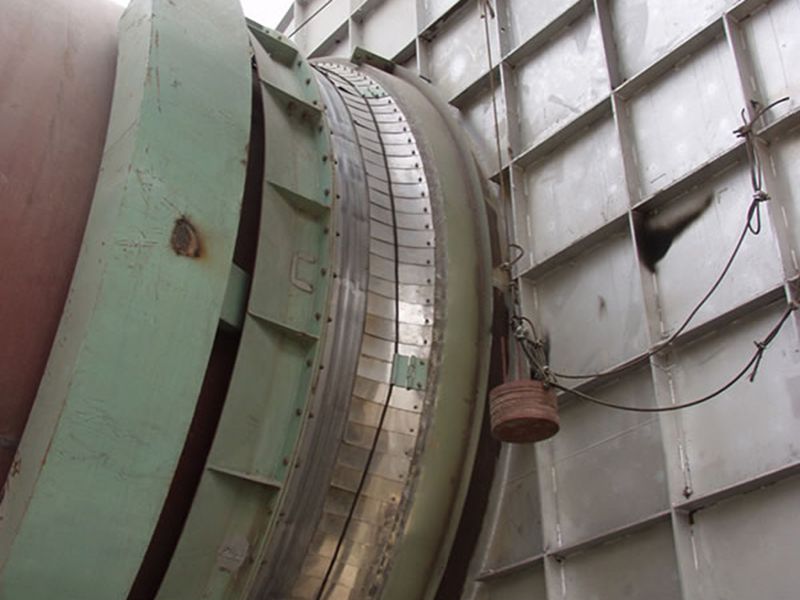

Sello
El horno giratorio se sella con grafito, para obtener un sellado correcto. Hay dos maneras de evitar el exceso de partículas finas de clinker, ya sea descargando el clinker en la tolva de recolección de cenizas o directamente en el enfriador de parrilla.
