Usos
Las trituradoras de mandíbula se usan para triturar minerales y piedras, yeso y arcilla, como piedra caliza, piedra arenisca, esquisto, con una fuerza no mayor a 320MPa. Las trituradoras de mandíbula se usan en la industria minera, de la construcción, fundiciones, autopistas, ferrocarriles, ingeniería hidráulica, química, etc.
Parámetros
Modelo
Tamaño alimentac. entrada(mm)
Tamaño aliment. máximo(mm)
Ajuste de abertura de descarga(mm)
Capacidad procesamiento (m3 /h)
Potencia motor(kW)
Peso (sin motor)
PE~500×750
500x750
425
50~100
28.5~62.5
55
10.3t
PE~600×900
600×900
500
65~160
30~75
55
15.5t
PE~800×1060
800×1060
640
100~200
85~143
110
30t
PE~900×1200
900×1200
750
95~165
87~164
110
50t
PE~1000×1200
1000×1200
850
195~265
197~214
110
50.6t
PE~1200×1500
1200×1500
1000
150~300
250~500
220
82.3t
PE~1500×1800
1500×1800
1200
220~350
281~625
280
122t
PEX~150×750
150×750
120
18~48
5~16
15
3.5t
PEX~250×1000
250×1000
210
25~60
10~32
30
6.5t
PEX~250×1200
250×1200
210
25~60
13~38
37
7.7t
PEX~300×1300
300×1300
250
20~90
10~65
75
11.6t
Notas: La capacidad real de la trituradora se ve afectada por diferentes valores, tales como el material de alimentación (tipo de material, tamaño de alimentación, capacidad de trituración, contenido de agua y demás), operación (eficiencia de alimentación, distribución de alimentación), descarga y otros factores. La lista de parámetros sirve como referencia, según el uso y productividad.
Funcionamiento

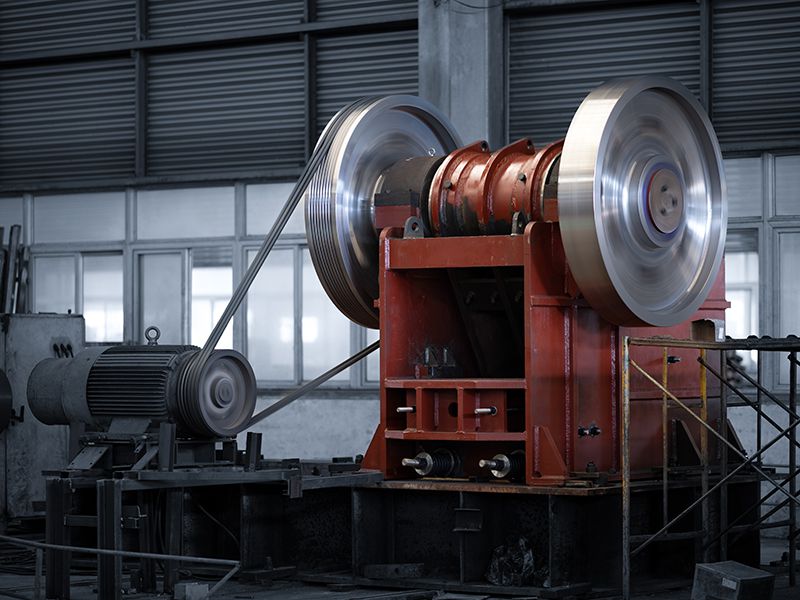

La trituradora de mandíbula utiliza una cámara trituradora con ángulo de agarre. La rotación del eje excéntrico se produce por medio de un motor con correa V, que provoca que la biela se displace en consonancia con el eje excéntrico y triture el material dentro de la cámara trituradora. Para su descarga, lo desplaza hacia abajo.

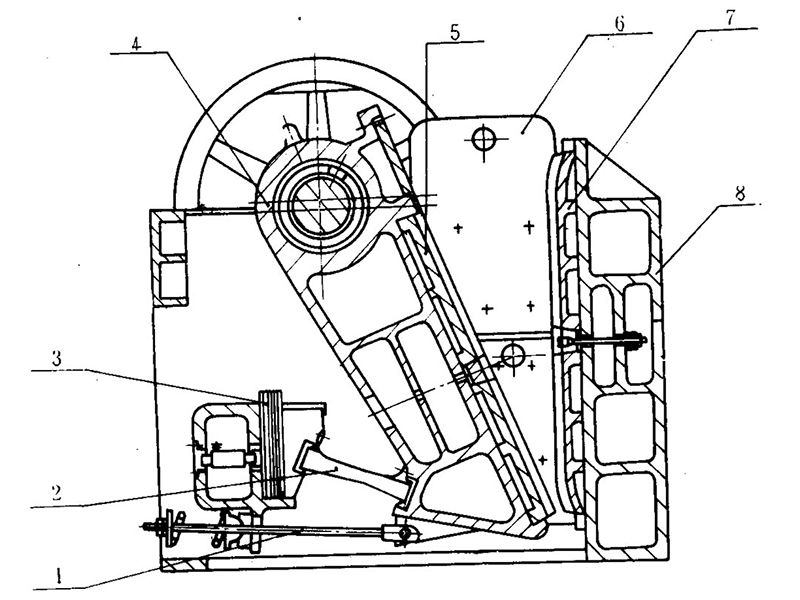

Componentes
Rodillo tensor
Placa basculadora
Cuña de ajuste
Biela
Brazo móvil
Placas laterales
Brazo fijo
Marco delantero

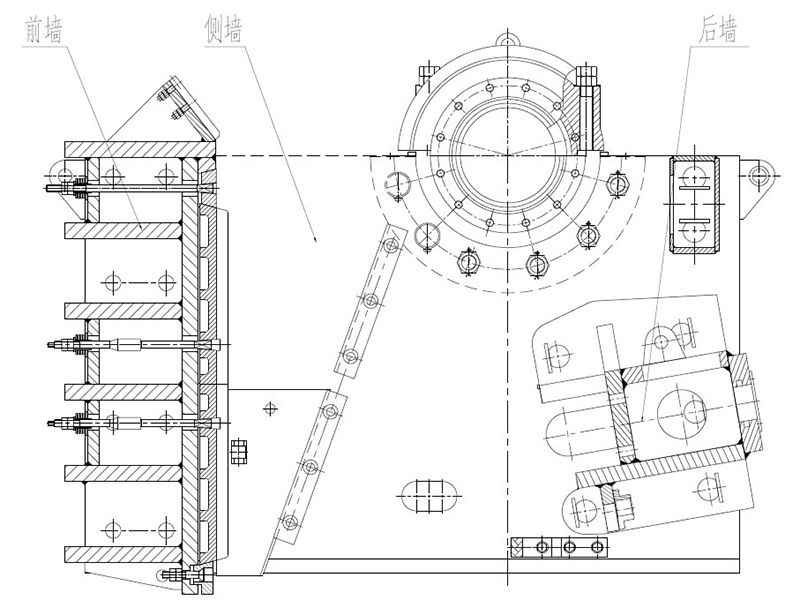

Durante su funcionamiento, el marco de la trituradora de mandíbula impacta en reiteradas ocasiones, por lo que necesita ser muy fuerte y duro. Debido a ello, su frente, parte trasera y costados, tiene un material compuesto.

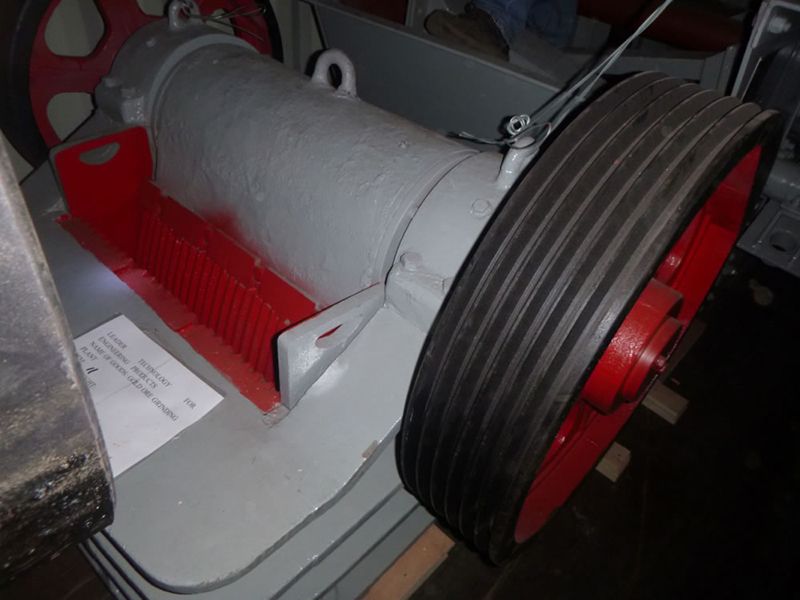

Biela
La biela de la trituradora de mandíbula está soldada para reducir peso. El mecanizado de precisión es alto, por lo que el equipo es confiable y seguro.

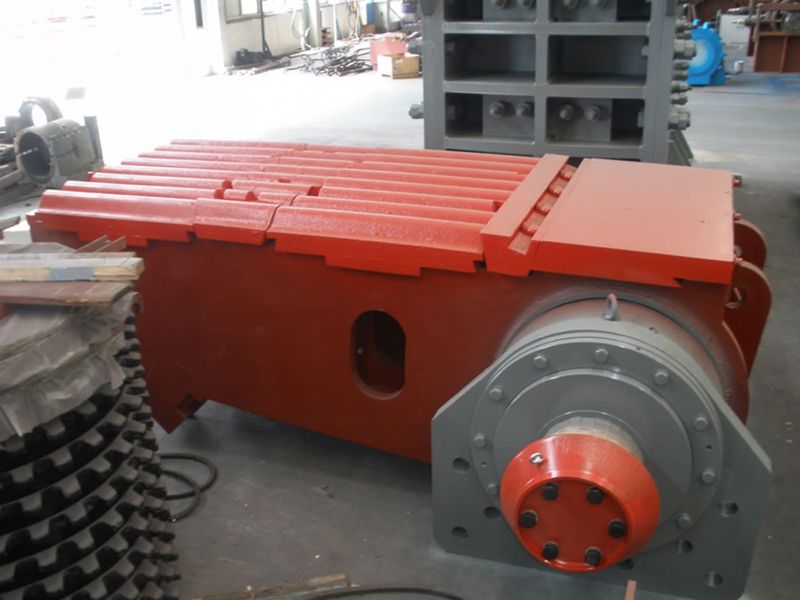

Placa de mandíbula
La placa de mandíbula es fundamental para triturar las piedras, e incluye el brazo fijo y el móvil. Considerando que es una de las partes que más se desgastan, está fabricada con acero duro al manganeso, que le brinda resistencia y larga vida útil. También se puede hacer más resistente la placa de mandíbula, sometiéndola a un proceso de endurecimiento en frío.
Características
El brazo fijo se ajusta a la parte frontal por medio de tornillos de cuña, brindando estabilidad.
Se utilizan protecciones laterales para ambos lados de la máquina, durante el transporte.
Se instala un lado de la placa basculadora en la base de ajuste, para sostener el brazo móvil. Más aún, la carga mecánica puede aumentar considerablemente y la placa basculadora puede actuar como una herramienta de seguridad, cuando no se pueda triturar el material dentro de la cámara.
El ancho de la apertura para descarga puede ajustarse libremente, mediante el grosor de las cuñas de ajuste.
La cámara trituradora es lo suficientemente profunda como para contener los materiales, incrementando la capacidad de alimentación y producción de la máquina.
Los diferentes modelos de la firma Sinomaly se diferencian por las capacidades de producción. El diseño y la fabricación pueden personalizarse, conforme a las necesidades del cliente.
Trituradora de mandíbula para nuestros clientes:
Clientes de Nepal: una trituradora de mandíbula de 600×900 está lista para ser enviada a destino.

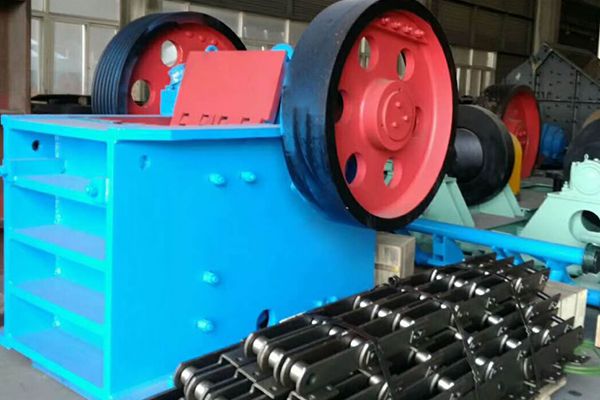

Cliente de Myanmar: una trituradora de mandíbula de 750×1060 está lista para ser enviada al puerto.
