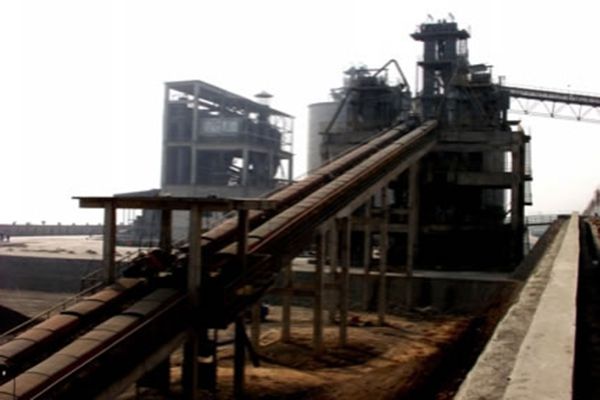

Planta de cemento de 4000t/d
Resumen del proyecto
- Proyecto: Planta de cemento de 4000t/d
- Plazo: Sep, 2002-Sep, 2003
- Ciudad: Baoji, Shanxi
- Empresa: Yidong Cement Fufeng Co, Ltd
Proyecto
El proyecto se llevó a cabo en el noroeste de China, a una altura de 780m. La geología del suelo de construcción era de loess plegable secundario.
- Trituración de piedra caliza
Utiliza una trituradora de mandíbula PC2425, que puede reducir el tamaño de la piedra caliza a menos de 75mm - Transporte de materiales
Una cinta transportadora de grandes dimensiones reduce la distancia para el transporte de la materia prima y disminuye los costos del mismo. - Molienda de materia prima
Equipada con molino de rodillo. - Inventario de materia prima
Tiene un elevador de cubo que ahorra energía y simplifica el proceso de producción y los requisitos de control. - Combustión de clinker
Tiene precalentador y calcinador de 5 etapas (Φ6.6m×30.0m) - Enfriamiento del clinker
Con un refrigerador que abarca 78 m2 en piso, y tiene una eficiencia de 75% en recupero de calor. - Carbón pulverizado
El proceso se simplifica al contar con molino de rodillo, se consume menos energía y se reducen los costos de construcción. - Molienda de cemento
Para la pre molienda, se utilizan dos prensas con rodillo, (Φ1.2m×800mm) y un molino de bolas (Φ4.2m×11m), que disminuyen el consumo de energía. Este sistema de pre molienda, puede producir al mismo tiempo diferentes tipos de cemento, según la demanda y también puede operar en horas no pico, para reducir los costos de producción. - Control de producción
Tiene un sistema de control DCS. El sistema de control de la PC, puede testear la línea de producción, monitorear y controlar los parámetros durante las operaciones. De esta manera se evitan mediciones innecesarias. El taller de envasado del cemento, tiene otra sala de controles. - Diseño de planta
Todos los materiales, excepto la piedra caliza, se transportan dentro y fuera de la planta, a través de camiones. Para evitar exponer la seguridad de los vehículos, la planta cuenta con 3 salidas de emergencia: salida de materia prima, salida de cemento terminado y salida del personal.
| Principales parámetros | Valor de diseño | Valor aceptable |
| Capacidad (t/d) | ≥4000 | 4300 |
| Consumo de calor específico del clinker(kJ/kg-Cl) | ≤3011 | 3003 |
| Consumo de energía del clinker (kWh/t) | ≤60 | 58 |
| Fuerza de compresión del clinker en 28 días (MPa) | ≥58 | 59 |
| Densidad del polvo (mg/Nm3) | ≤100 (cabeza del horno, parte posterior) | 95 (cabeza del horno, parte posterior) |
| ≤50 (Otros) | 32 (Otros) |
Actualmente, la producción del proyecto es de 4300 t/d, conforme a parámetros normales y funcionamiento estable.
