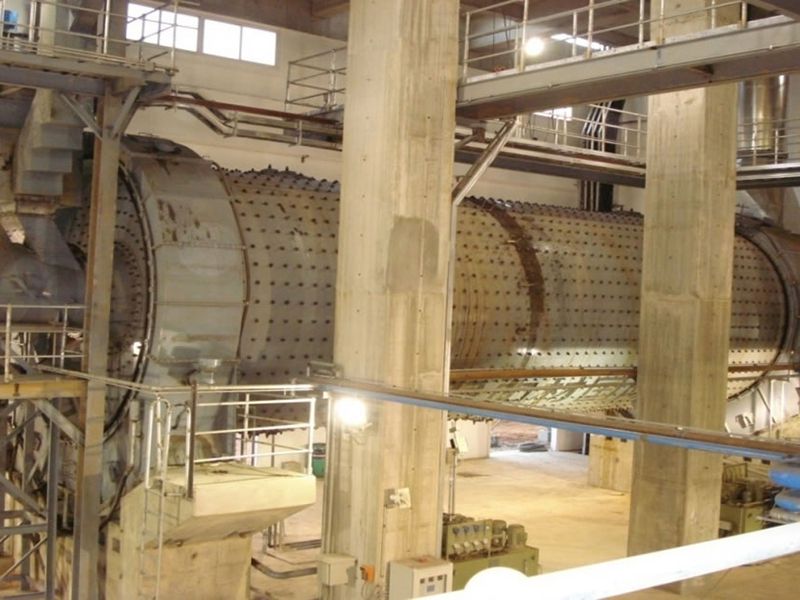

El molino de bolas se utiliza para moler materiales triturados. El molino de bolas tiene una carcasa cilíndrica hueca con bolas en su interior. La molienda la producen las bolas, que se usan para reducir el tamaño del material hasta llegar a un polvo fino. Para moler algunos materiales o minerales, la molienda puede ser en seco o húmeda. Este tipo de molino se usa en líneas de producción de polvos tales como, cemento, silicatos, materiales para la construcción, material refractario, fertilizantes, metales no ferrosos derivados de minerales, vitrocerámica, etc.
Somos una empresa reconocida por nuestras avanzadas líneas de producción de cemento, ofrecemos también una amplia gama de molinos de bolas diseñados para satisfacer las necesidades de diversas industrias. Nuestros productos abarcan desde molinos con un diámetro de 1.5 metros hasta grandes unidades de 6.7 metros, con capacidades de potencia de hasta 10,000 kW. Nuestro equipo de investigación y desarrollo se dedica a optimizar el diseño y la funcionalidad de estos molinos para asegurar que cumplen con los requisitos específicos de cada cliente de manera eficiente. Este compromiso con la innovación y la personalización subraya nuestro enfoque para proporcionar soluciones alineadas con la industria, especialmente en la producción de cemento, asegurando que cada molino no solo sea eficaz, sino también eficiente y adaptado a las necesidades del cliente.
Parámetros técnicos
Tamaño (Φ x L)
RPM (r/min)
Tamaño material (mm)
Capacidad (T/hr)
Carga bolas(T)
Potencia motor(kW)
Φ2.6x10
20.8
≤25
21-24
64
800
Φ2.6x13
20.8
≤25
28-31
81
1000
Φ3x9
19.13
≤25
40-45
85
1000
Φ3x11
18.92
≤25
44-47
95
1250
Φ3x12
18.92
≤25
48-52
103
1250
Φ3x13
18.92
≤25
48-52
116
1400
Φ3.2x11
18.3
≤25
45-48
112
1400
Φ3.2x13
18.7
≤25
50-55
133
1600
Φ3.4x11
18
≤25
45-55
120
1600
Φ3.5x13
17
≤25
60-65
156
2000
Φ3.8x13
17
≤25
60-70
190
2500
Φ3.8x13
17
≤25
60-70
185
2500
Φ4x13
16.3
≤25
70-80
191
2800
Φ4.2x11
15.8
≤25
100-110
190
2800
Φ4.2x13
15.8
≤25
120-130
240
3350
Φ4.2x13
15.8
≤2
180-200
240
3350
Φ4.8x14
15
≤25
100-115
285
4200
Partes de Molino de bolas
Partes
Cantidad
Peso
Material
Cilindro giratorio
1 Set
219300 kg
20g-Z25, acero de aleación medio
Rodamiento deslizante en la entrada (con sensor de temperatura pt100)
1 Set
13700 kg
ZSnSb11Cu6
Rodamiento deslizante en la salida (con sensor de temperatura pt100)
1 Set
13500 kg
ZSnSb11Cu6
Unidad de salida (con base)
1 Set
893 kg
Partes estructurales
Salida de descarga (con base)
1 Set
14400 kg
Partes estructurales
Kit de instalación sistema deslizante
1 Set
255 kg
Partes estructurales
Lubricación sistema deslizante
2 Sets
486 kg
/
Equipo
1 Set
119000 kg
/
Total
9 Sets
381534 kg
/
Partes del Molino de bolas
Alimentador
Los materiales se introducen en el molino de bolas mediante el alimentador que se encuentra inclinado, para facilitar un proceso de entrada de materiales de manera suave. El alimentador tiene una placa lineal interna, que puede reemplazarse, y un Sistema de sellado que conecta las juntas con el cilindro giratorio, para evitar el ingreso de aire frío. Se pueden ubicar espaciadores entre la tubería de entrada de aire y la base, para ajustar la altura del alimentador.
Parte externa del alimentador
Parte interna del alimentador
Rodamiento deslizante
La posición del rodamiento deslizante se ajusta en forma automática, al girar el molino de bolas, y direccionar el movimiento axial del rodamiento deslizante y del cilindro giratorio.

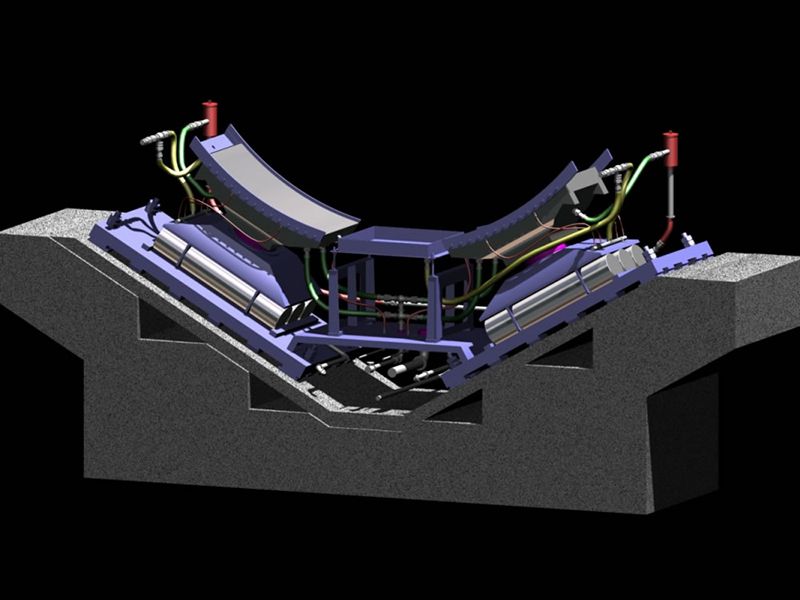

Modelo de rodamiento deslizante

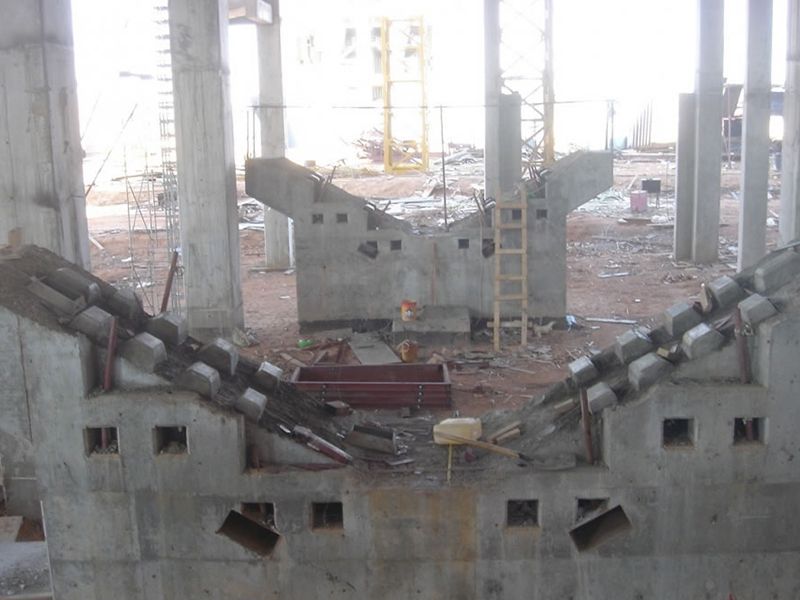

Lugar de instalación del rodamiento deslizante

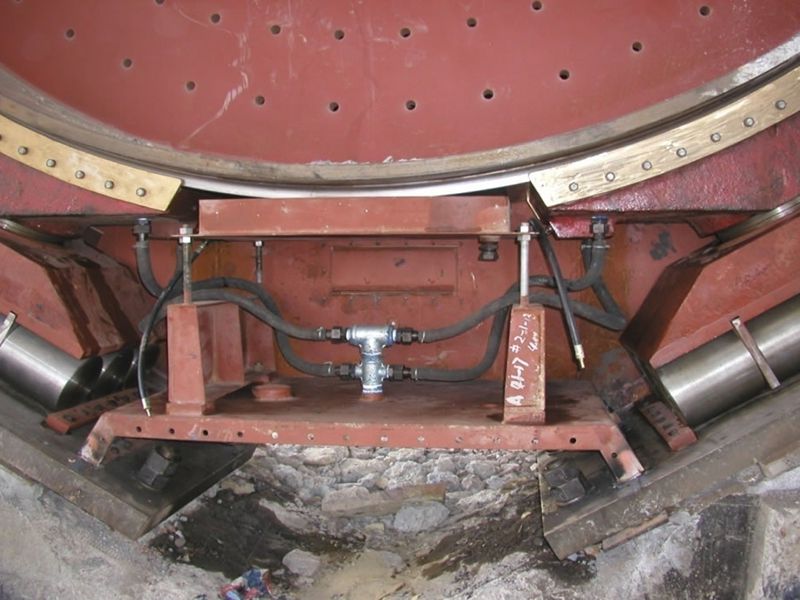

Asiento esférico y lubricación del rodamiento deslizante

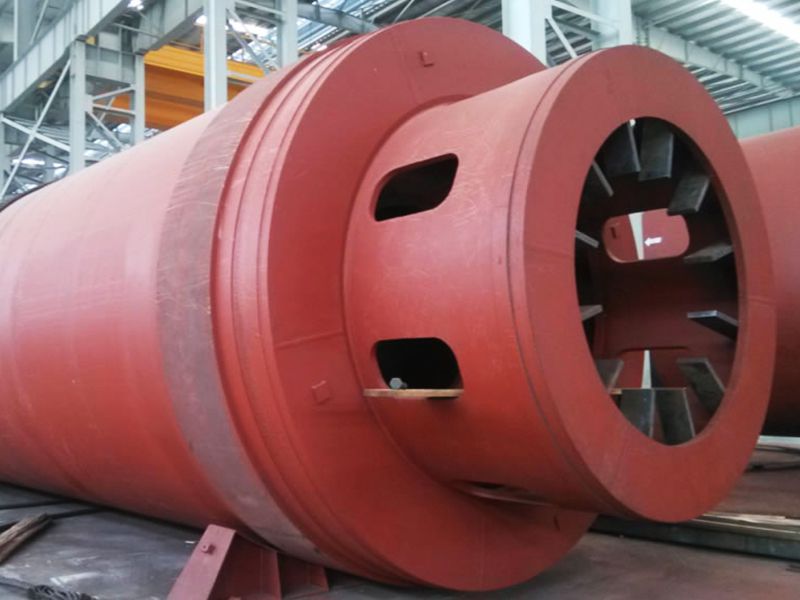

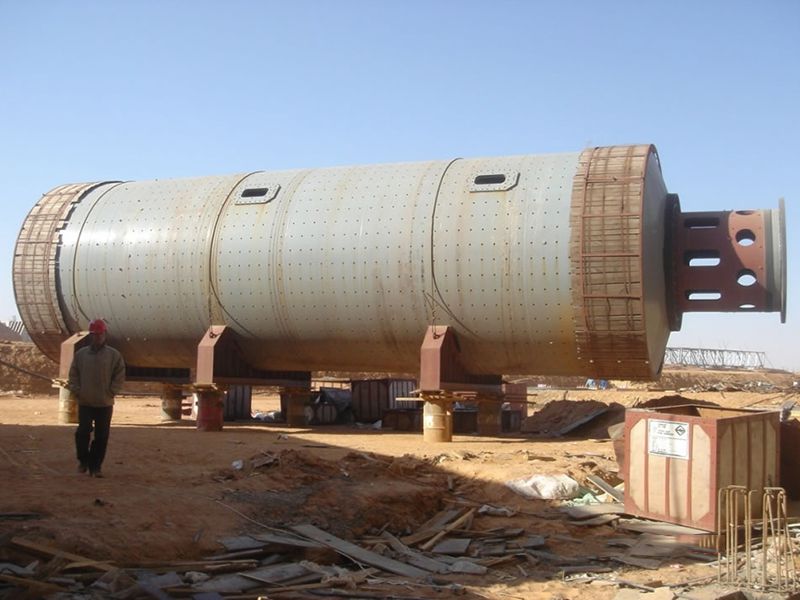

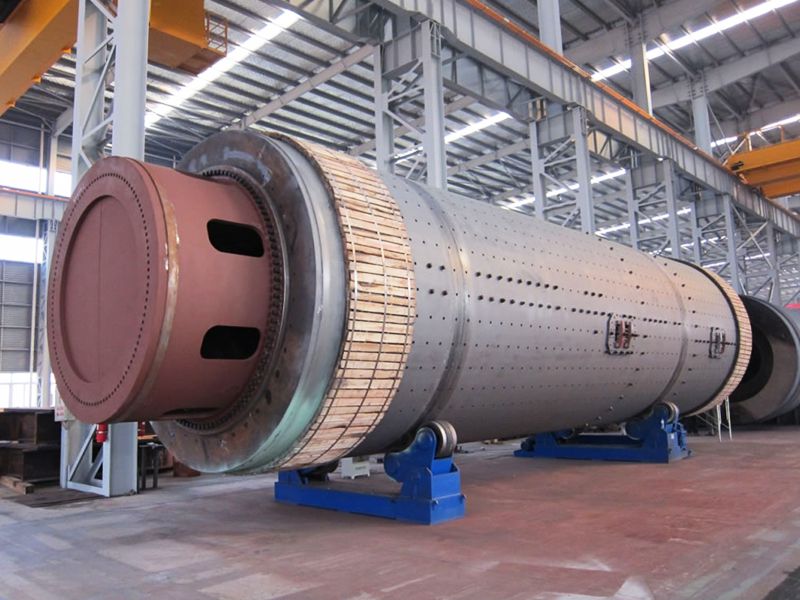

Cilindro giratorio

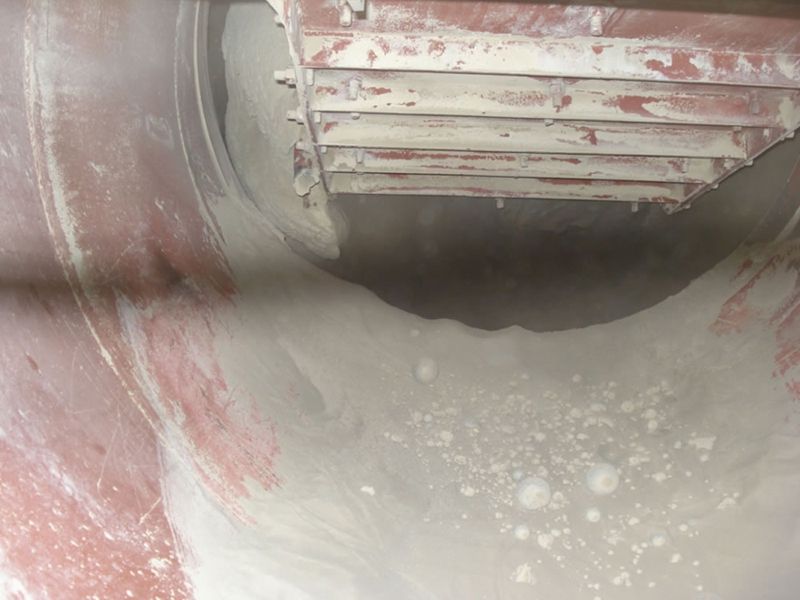

El cilindro giratorio es una parte importante del molino de bolas, y se compone de un eje hueco, carcasa, levantadores, diafragma y placa lineal. La parrilla es de acero fundido muy resistente, ya que las bolas pueden desgastar la superficie interna de la carcasa del cilindro. La parrilla tiene un dispositivo que regresa las bolas a la posición inicial, para mejorar la capacidad de ventilación.

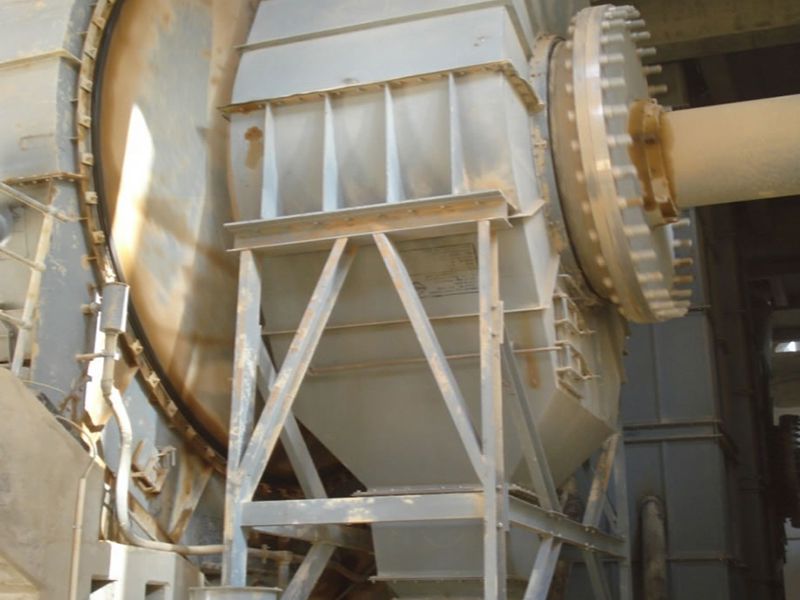

Descarga
La salida de aire se encuentra en la parte superior de la descarga, y mientras que el agujero de descarga se localiza en la parte inferior de la unidad de descarga. Para mantenimiento y control, la descarga tiene una puerta de inspección.

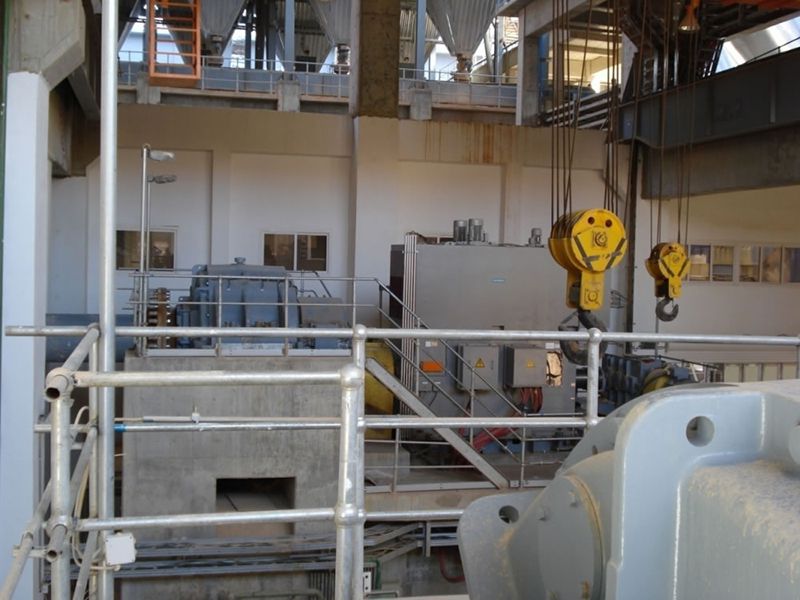

Engranaje
El molino de bolas tiene dos cajas de engranajes que transforman el eje fijo en movible, mejorando la transmisión a un 96%, 7.3% superior a la de los molinos de bolas tradicionales, con esto se ahorra energía considerablemente.
Características
Las ventajas del molino de bolas son: menor fricción, menor requerimiento de energía y fácil funcionamiento, porque tiene un rodamiento lateral como rodamiento principal.
El molino de bolas tiene mayor capacidad, ya que la entrada para la alimentación y la descarga son más grandes.
Existen dos tipos de alimentadores: combinado y de tambor. Los dos se utilizan en forma sencilla y se instalas de manera separada.
El Molino de bolas puede usarse por tiempo prolongado, no sufre fuerza de impacto, por lo cual no es necesario un gran mantenimiento de la máquina.
Sinomaly ofrece servicios EPC en la industria del cemento, abarcando consultoría, evaluación, planificación, diseño ingenieril, gestión de proyectos, construcción, instalación de equipos y su puesta en marcha. Nuestro enfoque se centra en entregar soluciones que optimicen la eficiencia y agreguen valor en cada paso del proceso.
