Planta de molienda de coque
  • Planta de molienda de coque
  • Planta de molienda de coque
    • Introducción
    • Capacidad: 300~1.000 millones toneladas/año
    • Tamaño del material que procesa: 2 mm~10 mm
    • Materia que procesal: material en polvo, como feldespato, calcita, esteatita, barita, fluorita, mármol, cerámica, bauxita, mineral de manganeso y fósforo.
    • SINOMALY diseña máquinas para moler polvo de escoria, y ofrece diseñar las máquinas, fabricarlas, entregarlas, instalar el equipo y ofrecer toda la línea de producción vinculada a ese trabajo.
    • Proceso: Proceso de secado de escoria Máquina → Prensa de extrusión → Aglomerador →Separador del polvo (polvo fino) →Molino para material extra fino → Producto final

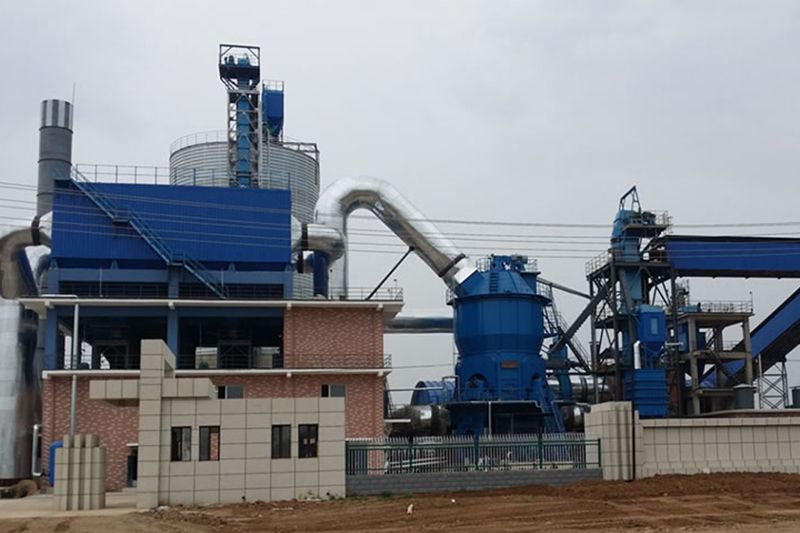

    Línea de producción de material en polvo fino, mediante el molino vertical:

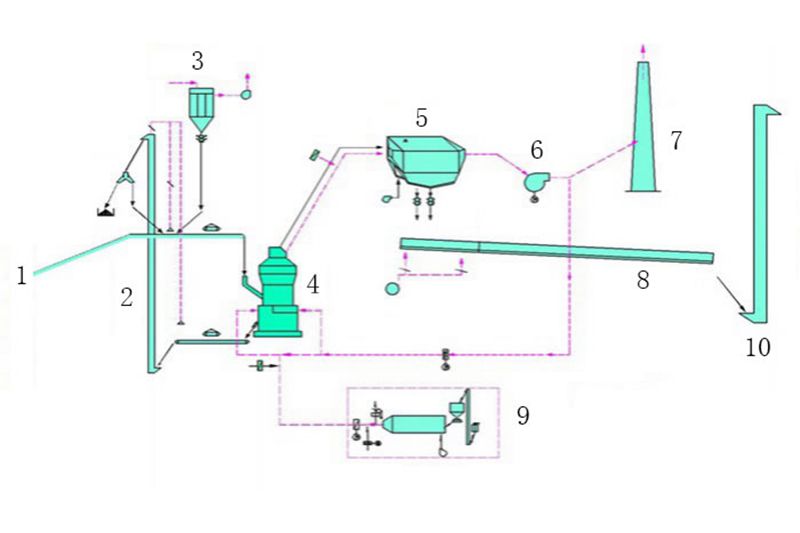

    Línea de producción de material en polvo fino, mediante el molino vertical
    • Alimentación con escoria
    • Elevador

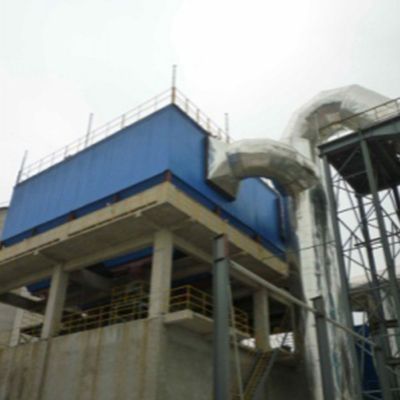

    • Recolector del polvo

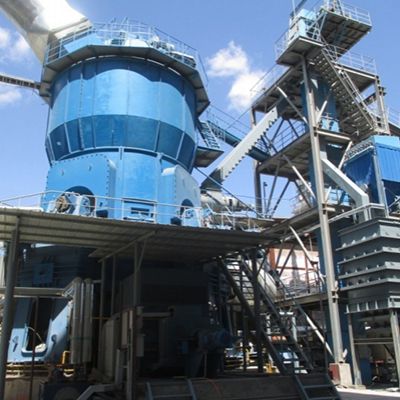

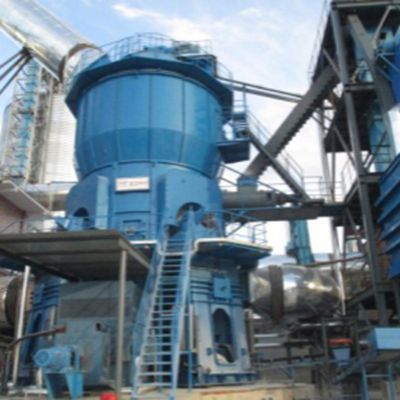

    • Molino vertical
    • Recolector del polvo
    • Ventilador
    • Embudo

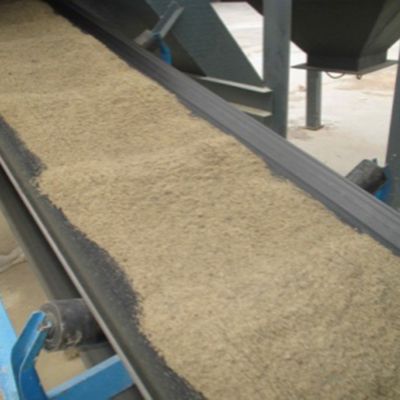

    • Cinta transportadora

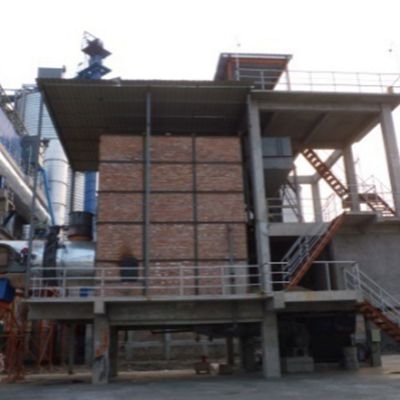

    • Altos hornos

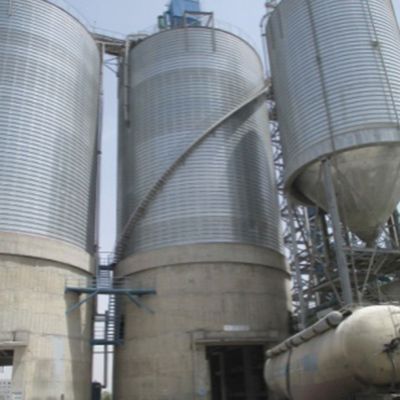

    • Almacenaje de producto final

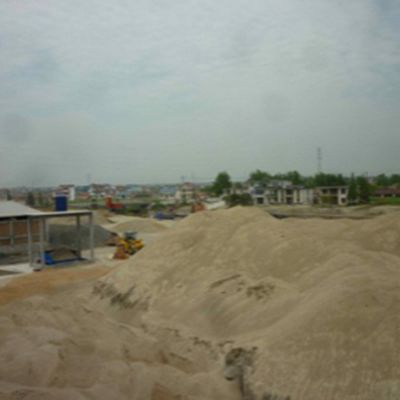

    • El montacargas levanta la pila de escoria y la transporta mediante la cinta transportadora.
    • El elevador transporta la escoria dentro del molino, para su molienda. Luego se recoge el polvo de escoria mediante el separador de polvo y se seca usando los altos hornos.
    • Se transporta el polvo de escoria seco nuevamente hacia el molino vertical, para una segunda molienda, y finalizado ello, se recoge el polvo obtenido mediante un separador de polvo. Luego, se transporta el producto final hacia el depósito.
    Más abajo, especificamos las configuraciones de líneas de producción que recomendamos.

    Línea de producción de 150 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS22.2 Capacidad: ≥20t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 630kW
    Altos hornos Capacidad de calefacción: 0.4×107 kcal/h
    Recolección del polvo Flujo aire: 80000 m³/h,
    Filtro: 1594 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa
    Flujo aire: 80000 m3/h
    Potencia: 220 kW

    Línea de producción de 200 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS25.2 Capacidad: ≥28t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 900kW
    Altos hornos Capacidad de calefacción: 0.5×107 kcal/h
    Recolección del polvo Flujo aire: 112000 m³/h,
    Filtro: 2196 m2
    Velocidad de filtración: 0.80～0.850.80m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 112000 m3/h
    Potencia 315kW

    Línea de producción de 300 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS36.3 Capacidad: ≥45 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 1600 kW
    Altos hornos Capacidad de calefacción: 0.9×107 kcal/h
    Recolección del polvo Flujo aire: 180000 m³/h,
    Filtro: 3659 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 180000 m3/h
    Potencia: 500 kW

    Línea de producción de polvo de escoria de 450 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria Capacidad: ≥65 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 2000 kW
    Altos hornos Capacidad de calefacción: 1.3×107 kcal/h
    Recolección del polvo Flujo aire: 260000 m³/h,
    Filtro: 5352 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 260000 m3/h
    Potencia: 710 kW

    Línea de producción de polvo de escoria de 500 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS38.3 Capacidad: ≥75 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 2500 kW
    Altos hornos Capacidad de calefacción: 1.5×107 kcal/h
    Recolección del polvo Flujo aire: 300000 m³/h,
    Filtro: 6116 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 300000 m3/h
    Potencia: 800 kW

    Línea de producción de polvo de escoria de 600 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS43.3 Capacidad: ≥90 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 3150 kW
    Altos hornos Capacidad de calefacción: 1.8×107 kcal/h
    Recolección del polvo Flujo aire: 360000 m³/h,
    Filtro: 7319 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 360000 m3/h
    Potencia: 1000 kW

    Línea de producción de polvo de escoria de 800 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS46.3 Capacidad: ≥115 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 3550 kW
    Altos hornos Capacidad de calefacción: 2.3×107 kcal/h
    Recolección del polvo Flujo aire:: 460000 m³/h,
    Filtro: 8782 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 460000 m3/h
    Potencia: 1250 kW

    Línea de producción de polvo de escoria de 900 mil toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS50.3 Capacidad: ≥130 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 4000 kW
    Altos hornos Capacidad de calefacción: 2.6×107 kcal/h
    Recolección del polvo Flujo aire: 520000 m³/h,
    Filtro: 10873 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 520000 m3/h
    Potencia: 1400 kW

    Línea de producción de polvo de escoria de 1 millón de toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS53.3 Capacidad: ≥140 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 4500 kW
    Altos hornos Capacidad de calefacción: 2.8×107 kcal/h
    Recolección del polvo Flujo aire: 560000 m³/h,
    Filtro: 10873 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 560000 m3/h
    Potencia: 1600 kW

    Línea de producción de polvo de escoria de 1.2 millón de toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS56.3 Capacidad: ≥170 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 5400 kW
    Altos hornos Capacidad de calefacción: 3.4×107 kcal/h
    Recolección del polvo Flujo aire: 680000 m³/h,
    Filtro: 13592 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 680000 m3/h
    Potencia: 1800 kW

    Línea de producción de polvo de escoria de 1.5 millón de toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS63.3 Capacidad: ≥210 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 6500 kW
    Altos hornos Capacidad de calefacción: 3.4×107 kcal/h
    Recolección del polvo Flujo aire: 840000 m³/h,
    Filtro: 16310 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 840000 m3/h
    Potencia: 2240 kW

    Línea de producción de polvo de escoria de 1.8 millón de toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS66.4 Capacidad: ≥250 t/h,
    Área de superf. del producto: ≥420m2/kg,
    Potencia: 8000 kW
    Altos hornos Capacidad de calefacción: 5.0×107 kcal/h
    Recolección del polvo Flujo aire: 1000000 m³/h,
    Filtro: 19880 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 1000000 m3/h
    Potencia: 2800 kW

    Línea de producción de polvo de escoria de 2 millones de toneladas/año Consulta

    Equipo Parámetros
    Molino vertical para escoria LRMS70.4 Capacidad: ≥280 t/h,
    Área de superf. del producto: ≥420 m2/kg,
    Potencia: 8500 kW
    Altos hornos Capacidad de calefacción: 5.6×107 kcal/h
    Recolección del polvo Flujo aire: 1120000 m³/h,
    Filtro: 21400 m2
    Velocidad de filtración: 0.80～0.85 m/min
    Concentr. polvo en entrada: ≤800g /Nm3
    Concentr. polvo en salida: ≤30mg/Nm3
    Ventilador Presión total: 7200 Pa;
    Flujo aire: 1120000 m3/h
    Potencia: 3000 kW
